GIS局部放电在线监测装置
产品型号: | HX-MPMS3000 |
产品分类: | GIS |
服 务: | 由华先电气提供技术服务 |

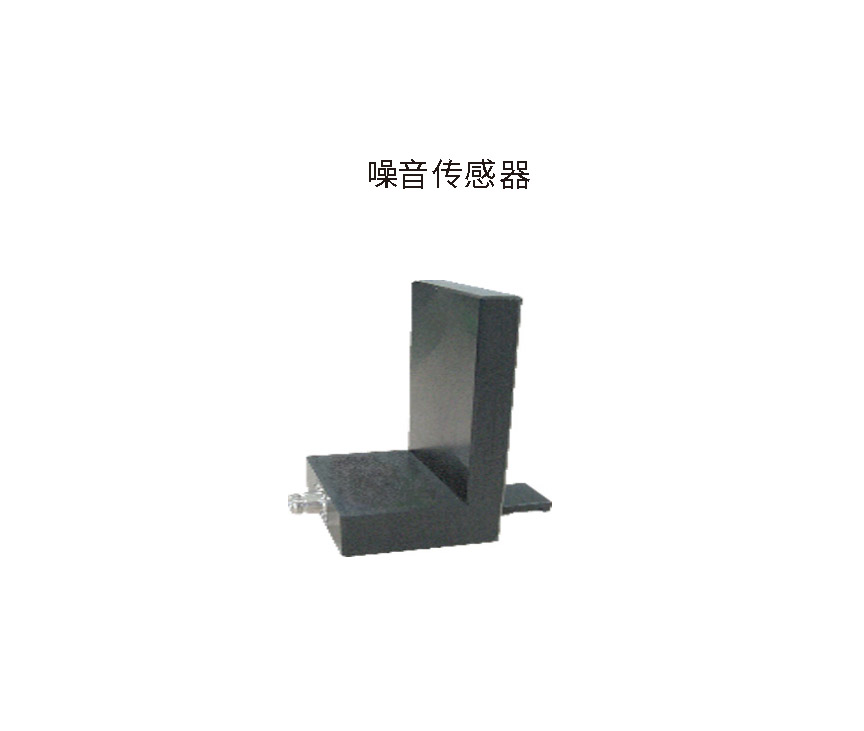

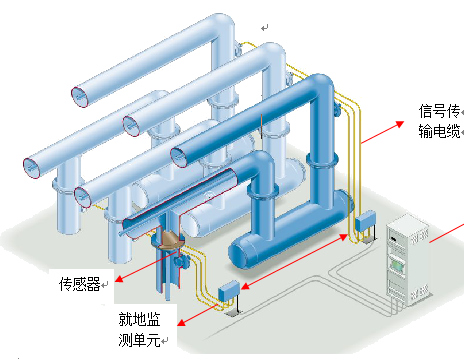

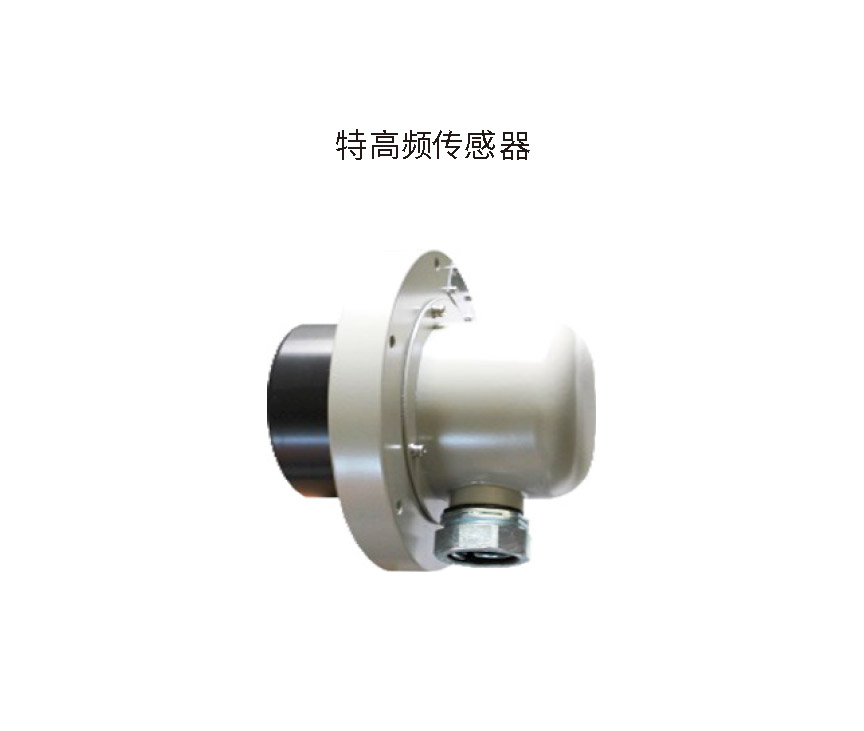

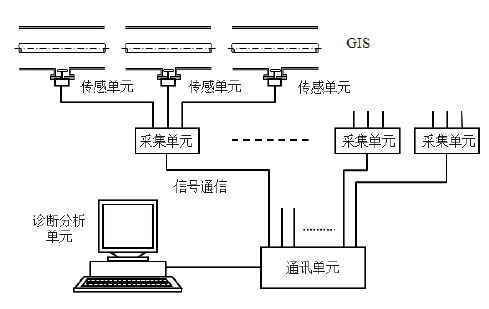

系统采用模块化设计方法,通过安装在GIS气室间隔之间的盆式绝缘子上的特高频传感器,来检测GIS本体里的局部放电脉冲特高频信号,检测到的信号通过同轴电缆传送至智能无线局放采集单元,经多次采集(一般测量50个工频周期)后,对模拟信号经过滤波、放大处理和模拟数字转换后变成数字信号,再经过高阶数字滤波处理后由处理器经过无线信号发射单元传送至后台服务器。
- 技术参数
- 安装示意
- 功能特点
- 系统结构
· 适用范围:GIS组合电器
· 供电:AC 220V,(允许偏差:-20% -- +15%)。
· 功耗:≤25W/台
· 通讯模式:光纤传输
· 测量范围:-80dBm到-10dBm
·主机及传感器监测频段:超高频 300MHz - 3000MHz
·传感器平均等效高度:大于10mm
·传感器灵敏度:可测小于-50dBm或5pC的局放信号
·监测通道:满足9个GIS组合电器间隔的要求,并留有2个备用通道
· 灵敏度:5PC
· 输入/输出阻抗:50Ω
· 输入/输出回路对地绝缘阻抗:≥ 20MΩ
· 增益: 主机65dB
· 驻波比:1.5
· 采集精度: 12Bit
· 环境温度:-20℃~70℃
· 海拔高度:≤2500m
· 防护等级:IP56
· 工作环境湿度:≤ 95%,无凝露
· IED接口及通信规约:RJ45网口,IEC61850

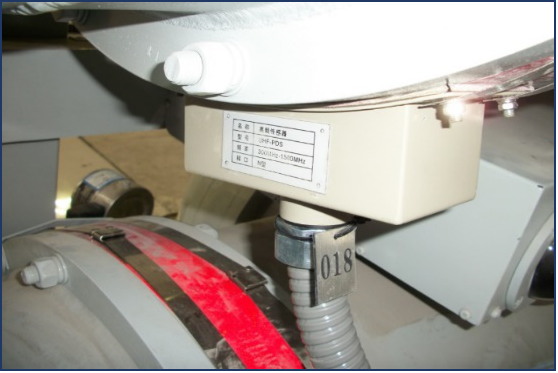

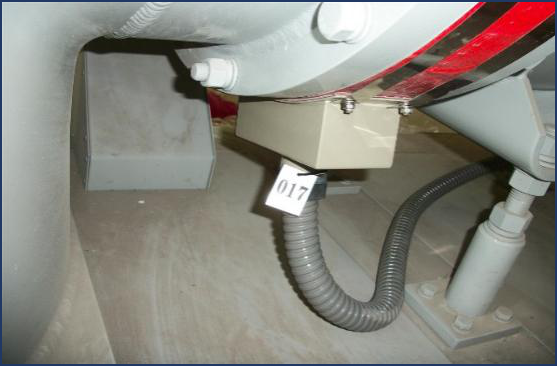

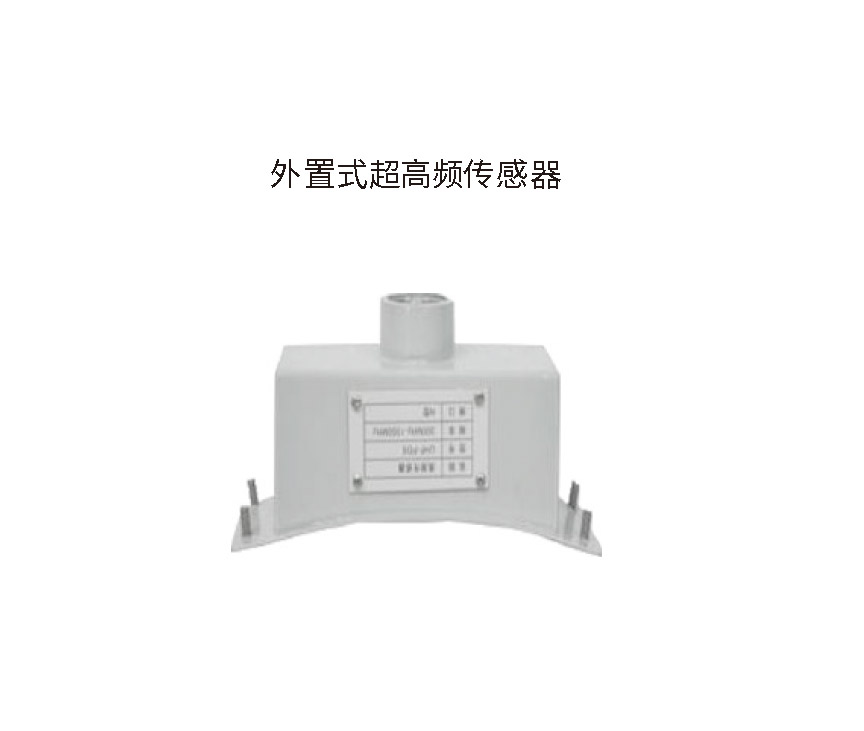

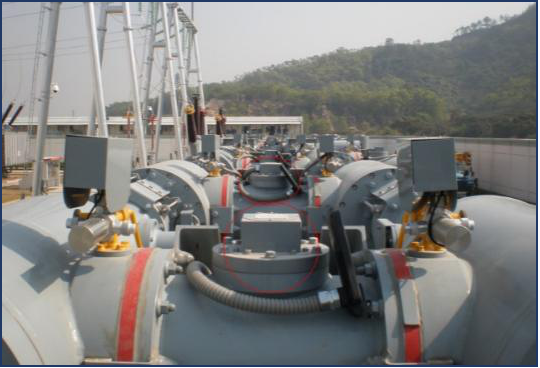

外置式超高频传感器安装示意

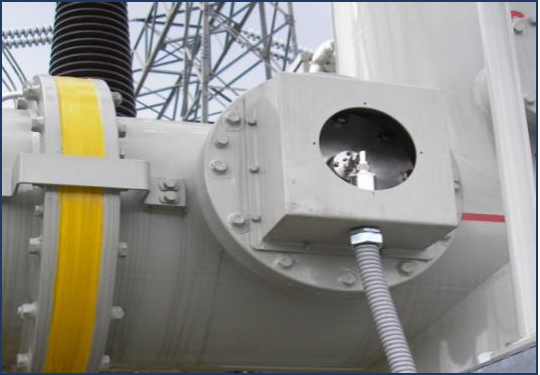

内置式超高频传感器安装示意
采集单元可采用光纤时基同步,电压外同步两种方式,用以标定各种特征信号发生的时刻值,实现各终端之间的相位和时基同步,方便后续局放图谱分析。
